Arnés de cableado personalizado para sistemas de prueba automotriz: Conjuntos complejos de múltiples conectores
En Kabeltechnik, nos especializamos en la producción de arneses de cableado personalizados para aplicaciones exigentes en los sectores de la automoción y la electrónica industrial.
Uno de nuestros proyectos recientes involucró la fabricación de un complejo conjunto de cables multiconector diseñado para la integración en un sistema de prueba de vehículos construido por un importante proveedor de TIER 1. Esta configuración permite a los ingenieros simular y validar varios sensores de movimiento y detección utilizados en vehículos modernos durante el desarrollo.
Visión general del proyecto

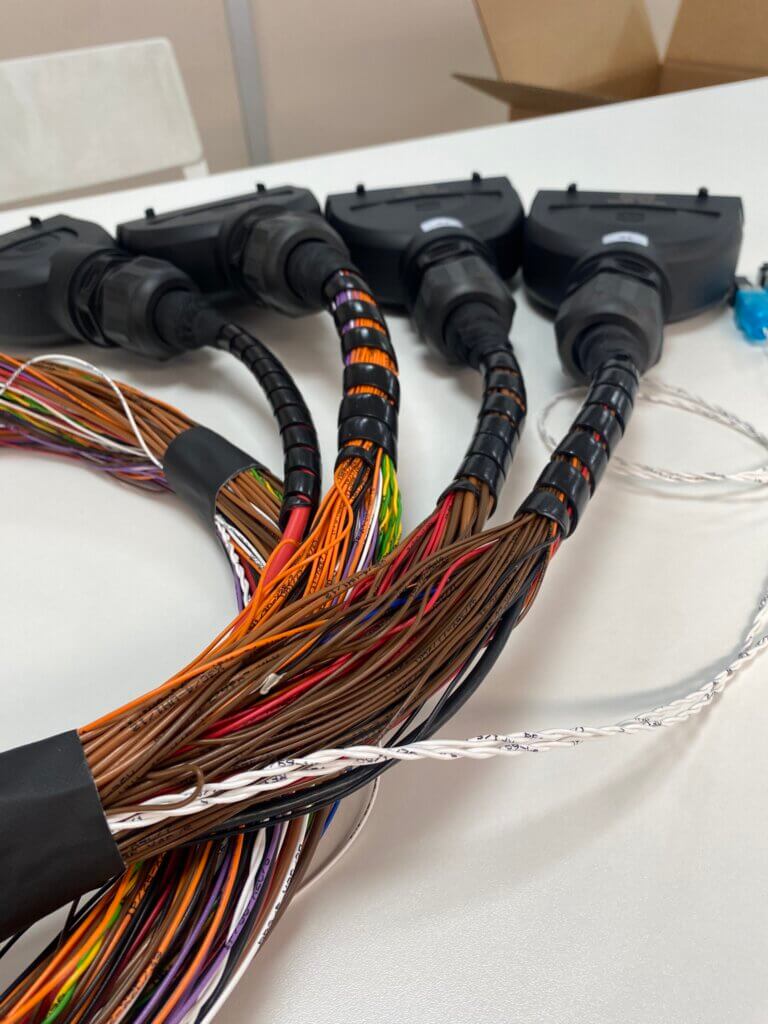

Este arnés de cable incluye:
Hasta 220 pines distribuidos en diferentes interfaces de conectores

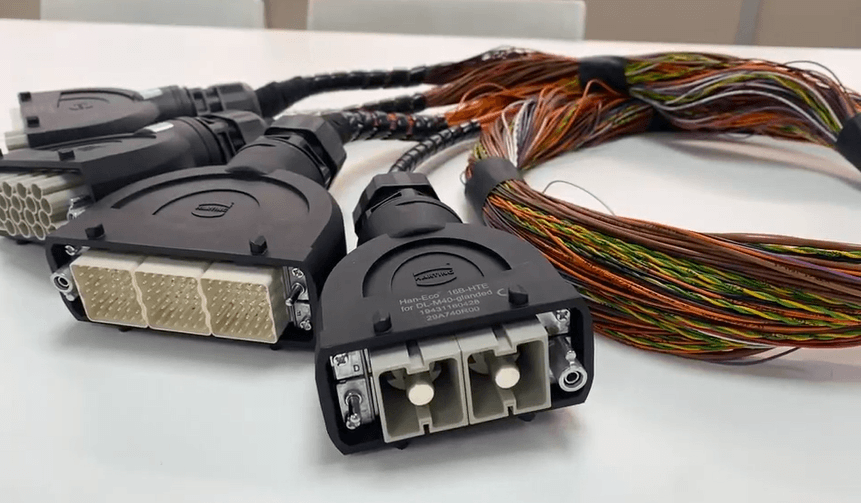

Conectores modulares de servicio pesado (estilo Han-Eco®) en un extremo
Conectores ECU de calidad automotriz (al estilo Yazaki) en el otro
Cables codificados por colores y etiquetados para una fácil identificación
Pares retorcidos y blindaje para la integridad de la señal
Manga protectora y agrupamiento organizado para una durabilidad a largo plazo
Caso de uso: Sistemas de prueba modulares para OEMs
Este arnés de cableado fue construido para soportar una plataforma de prueba modular e inteligente capaz de simular múltiples señales de sensores, como radar, giroscopio, proximidad y detección de movimiento.
Para el OEM, este enfoque ofrece:
Validación rápida y precisa de la ECU
Un sistema reutilizable adaptable a múltiples modelos de vehículos
Reducir los costes totales de prueba y los ciclos de desarrollo más rápidos
El diseño de cable personalizado garantiza la compatibilidad, la estabilidad de la señal y la fiabilidad mecánica durante todos los procedimientos de prueba.
¿Por qué Kabeltechnik?
Conjuntos diseñados a medida para los requisitos únicos de cada proyecto
Trazabilidad completa de cables, conectores y especificaciones
Diseños limpios y organizados para una integración y mantenimiento eficientes
Normas de calidad automotriz aplicadas a la producción y las pruebas
